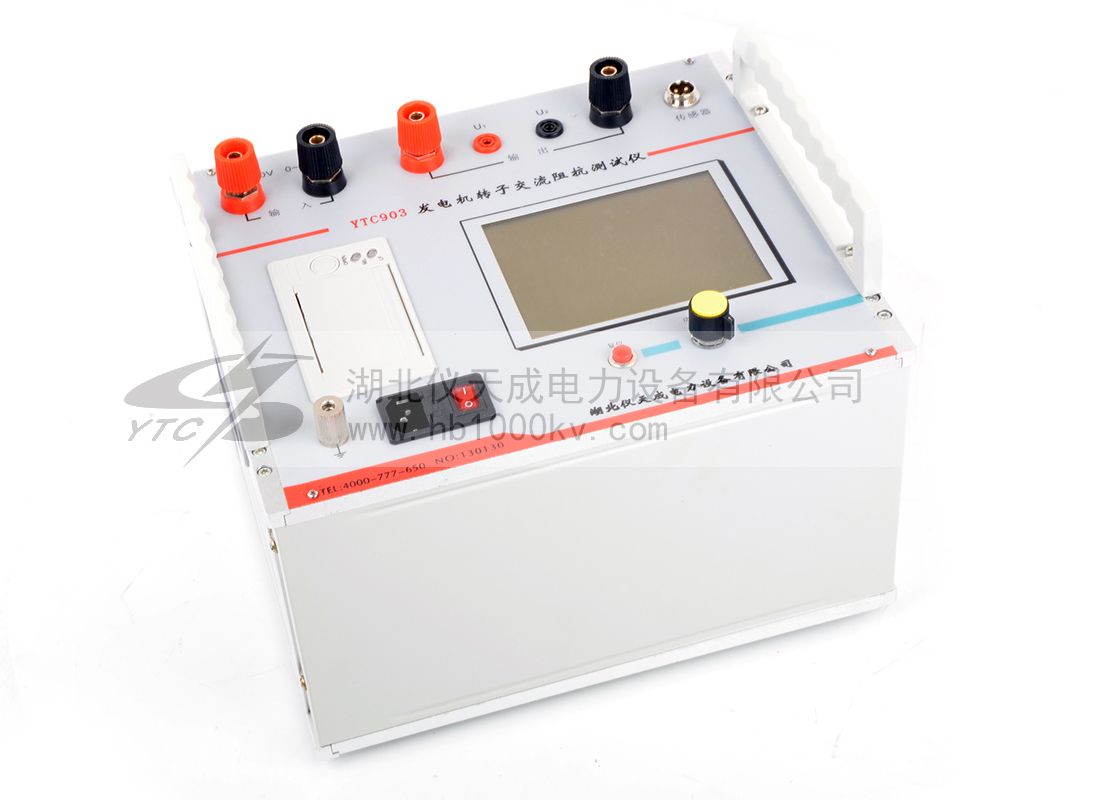

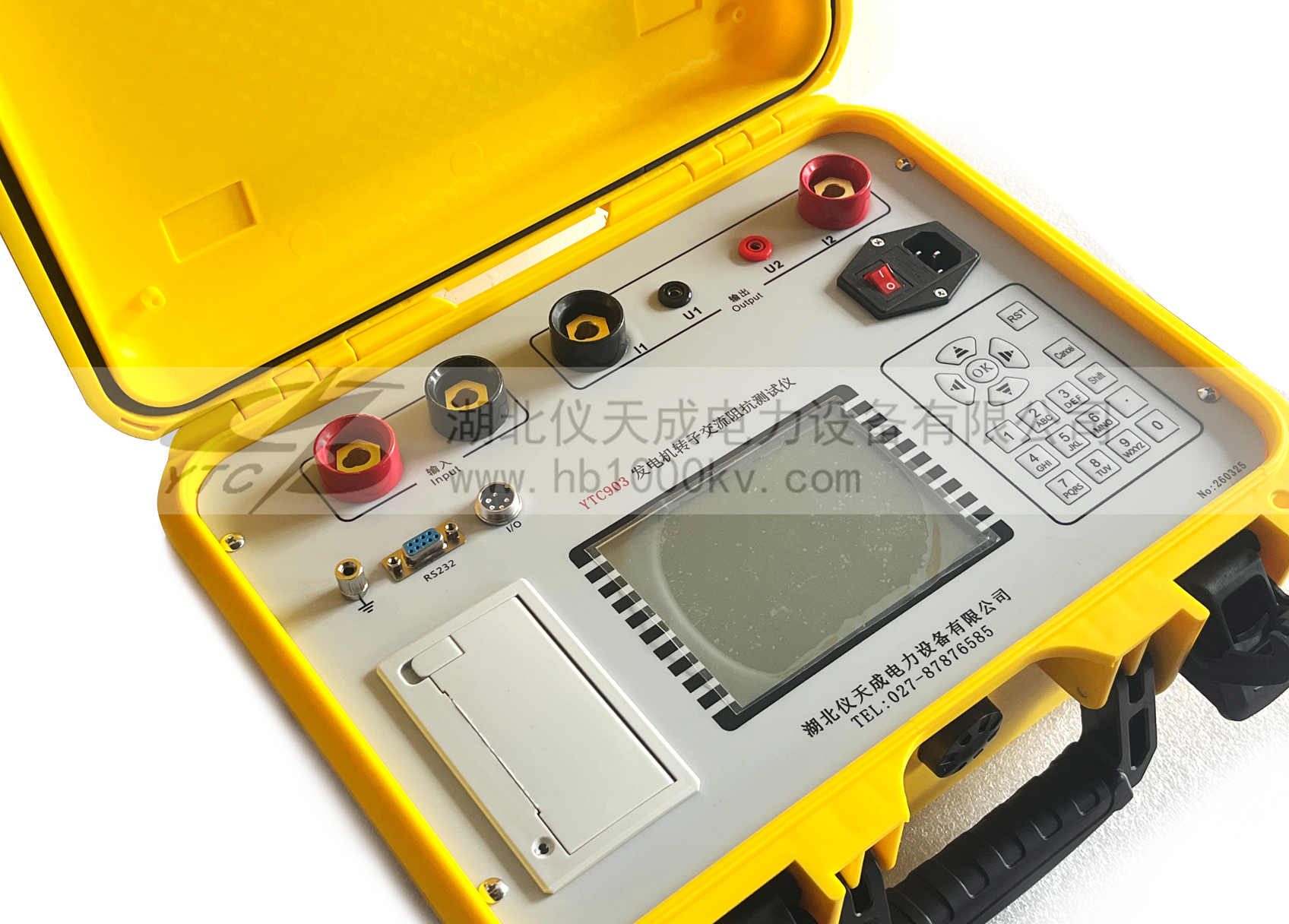

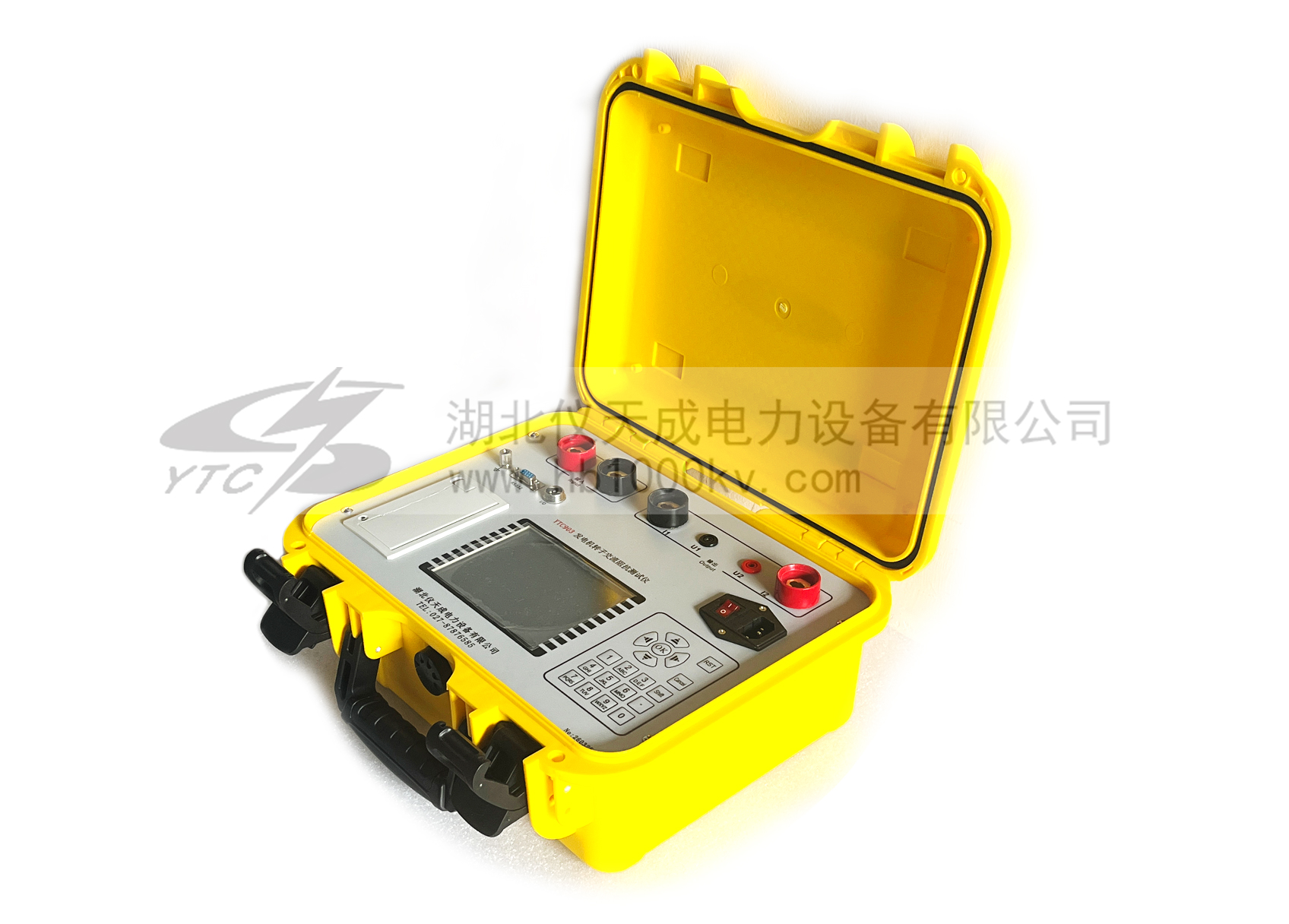

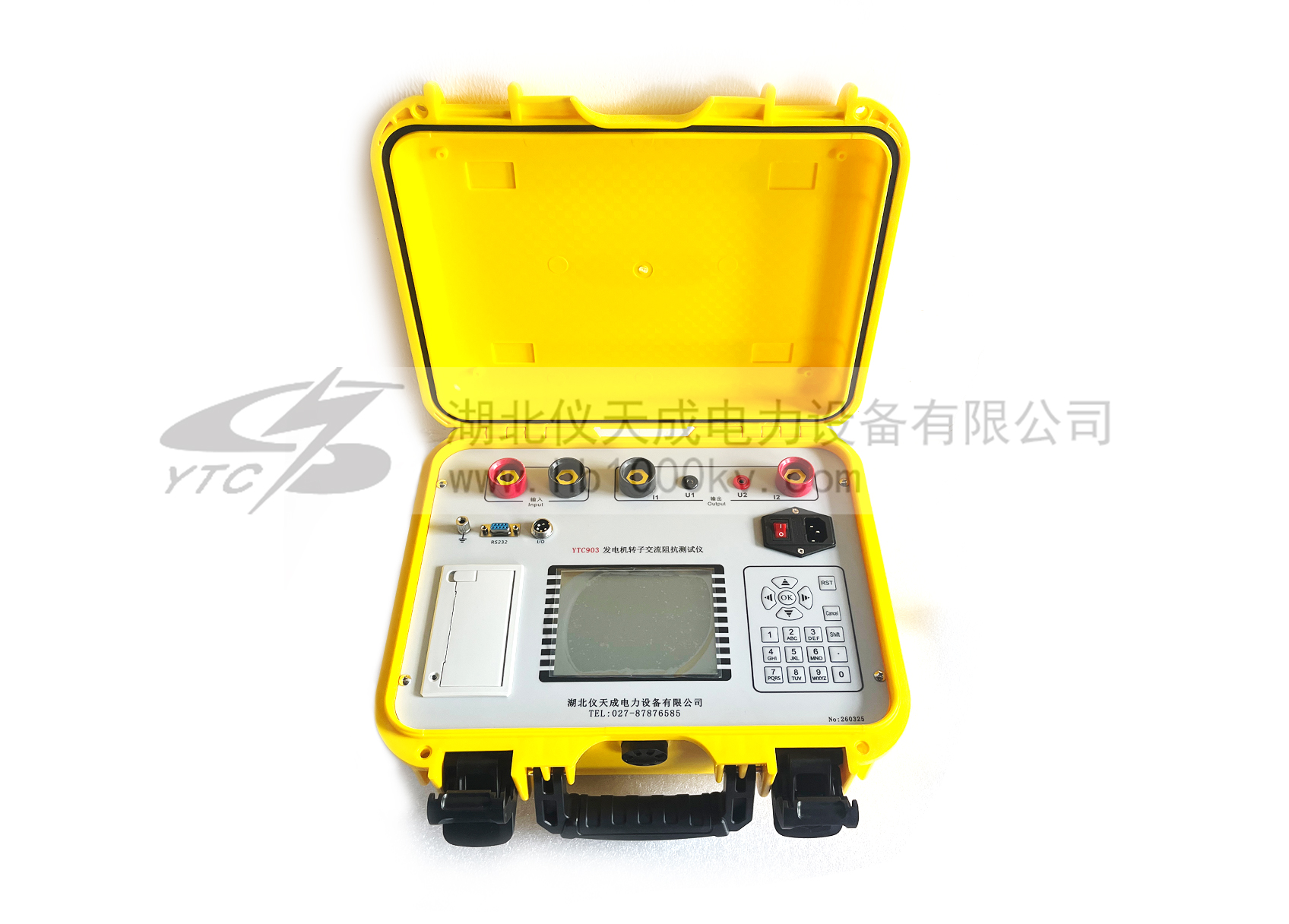

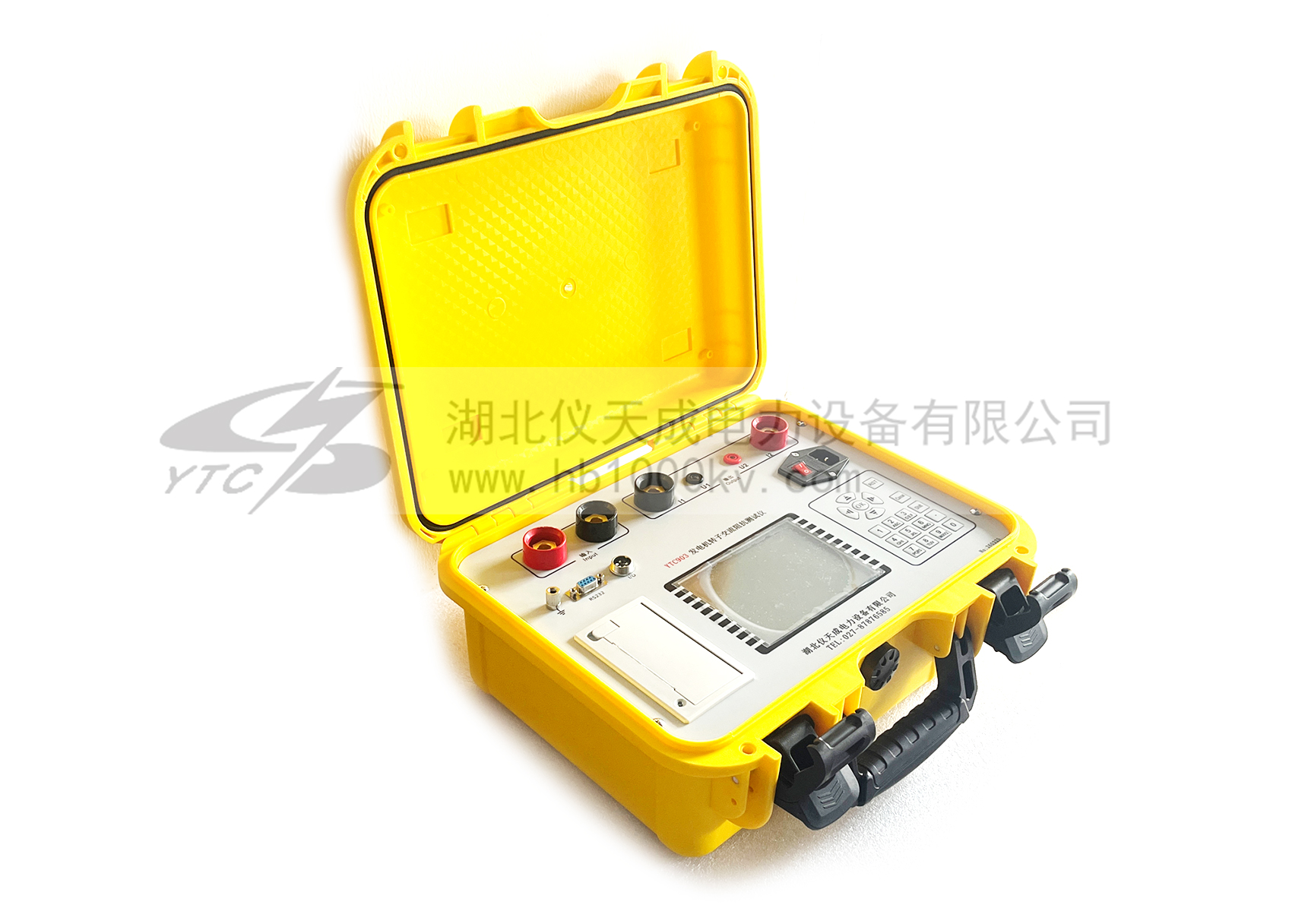

YTC903發電機轉子交流阻抗測試儀

YTC903發電機轉子交流阻抗測試儀是判斷發電機轉子繞組有無匝間短路的專用儀器，可以全自動、手動（單向或雙向）測量轉子繞組的電壓、電流、阻抗、功率、相位角等參數。
儀器采用先進的高速微處理器技術，功能更強大，性能更優越，使用更方便。具有工作可靠性高、操作簡便、測試精度高、小巧輕便等特點。目前在國內處于領先水平。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

功能特性：

1、全自動采集、測量、顯示、存儲、打印所有測量參數和阻抗特性曲線（電壓、電流、阻抗、功率、頻率、設備編號、時間等）。
2、超大量程，能全自動和手動測量所有發電機轉子交流阻抗及其特性曲線。
3、內置超大容量存儲器，可存儲測試數據，并可經標準工業通訊接口（RS232）上傳至PC機，運用本公司開發的隨機軟件實現數據下載、自動生成和編輯典型的測試報告，便于技術管理和存檔。
4、具有完善的過壓、過流保護功能，其中過流過壓保護值是根據試驗參數的設置情況自動調整，既簡便又能確保被試設備的安全。
5、可兼做單相變壓器的空載、短路試驗和電壓（流）互感器、消弧線圈的伏安特性試驗。
6、自帶大屏幕圖形LCD，全中文菜單界面，光標提示操作，簡單、方便；實時顯示測試數據和曲線，曲線坐標自動縮放，讀圖更加清晰。

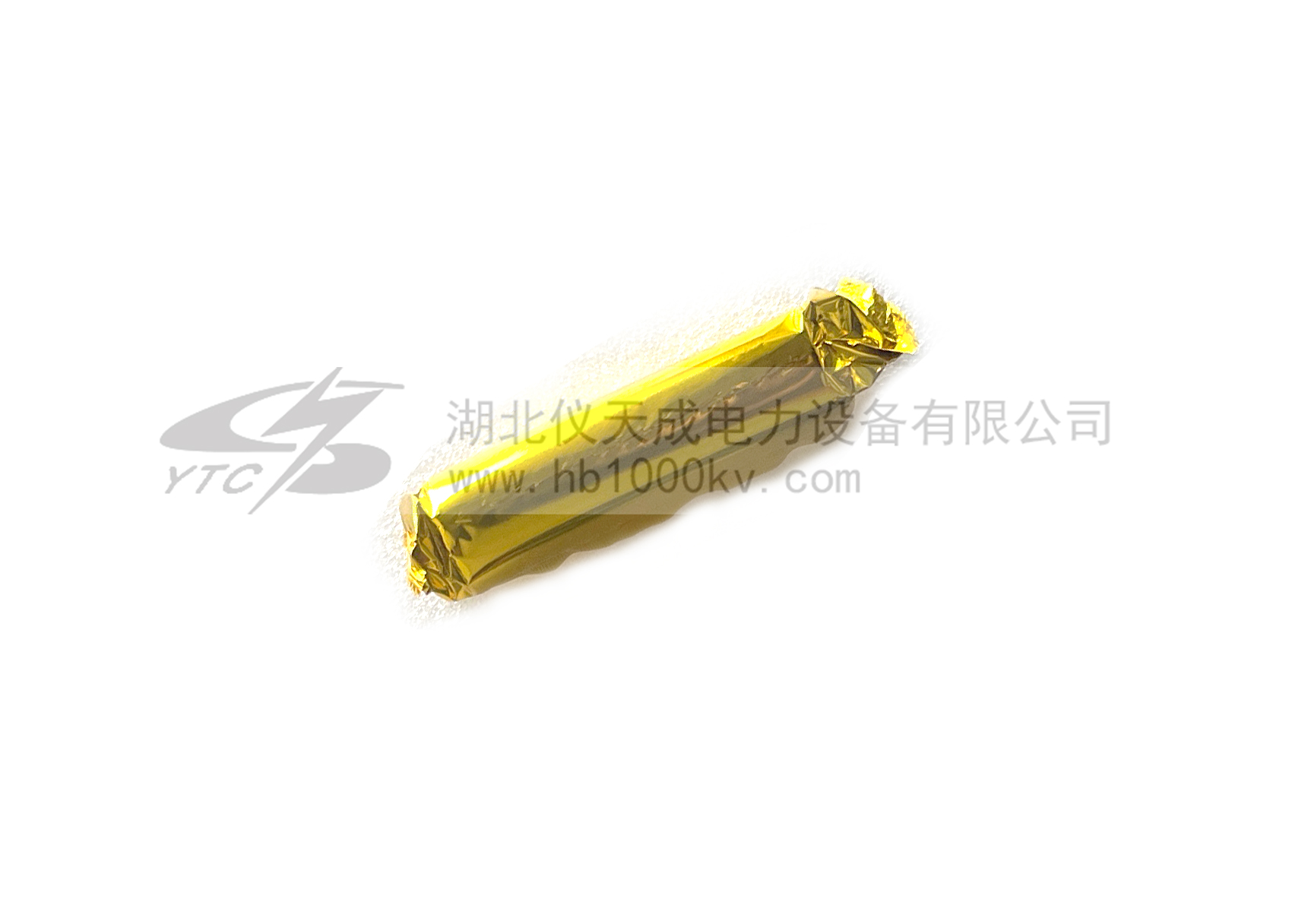

7、自帶微型打印機，可實時打印交流阻抗測試報告和交流阻抗特性曲線。

產品別稱：發電機轉子阻抗測試儀，轉子交流阻抗測試儀。

技術參數 TECHNICAL PARAMETERS

環境條件	溫度	－5℃～40℃
	相對濕度	<95%（25℃）
	海拔高度	<2500m
	外界干擾	無特強震動、無特強電磁場
	供電電源	185VAC~250VAC, 45Hz~65Hz
性能指標	交流阻抗	0－1Ω：0.2%FS±2個字 1－6000Ω：0.2%
	交流電壓	0－50V：0.2%FS±2個字 50—600V：0.2%
	交流電流	0—10A：0.2%FS±2個字10A—120A：0.2%
	有功功率	0—1kW：0.1>CosΦ>0時 1%FS±2個字；CosΦ>0.1時 0.5%FS±2個字 1kW—72kW：0.1>CosΦ>0時 1%FS±2個字；CosΦ>0.1時 0.5%FS±2個字
	頻率	40---75Hz：0.2%
	體積	415×225×200mm
	重量	5kg
絕緣強度	電壓、電流輸入端對機殼	絕緣電阻≥100MΩ
絕緣強度	工作電源輸入端對外殼	承受工頻2KV（有效值），歷時1分鐘實驗
