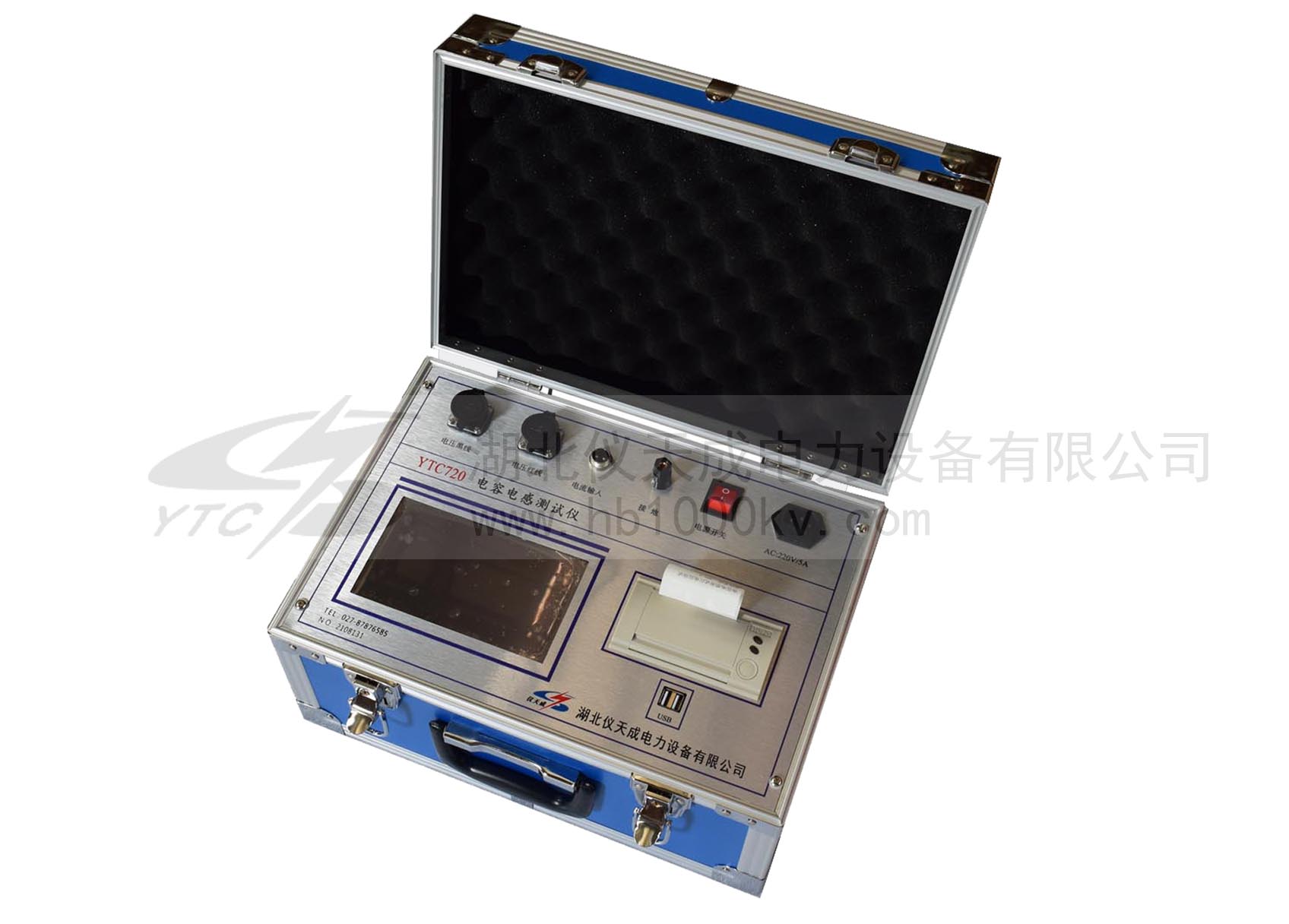

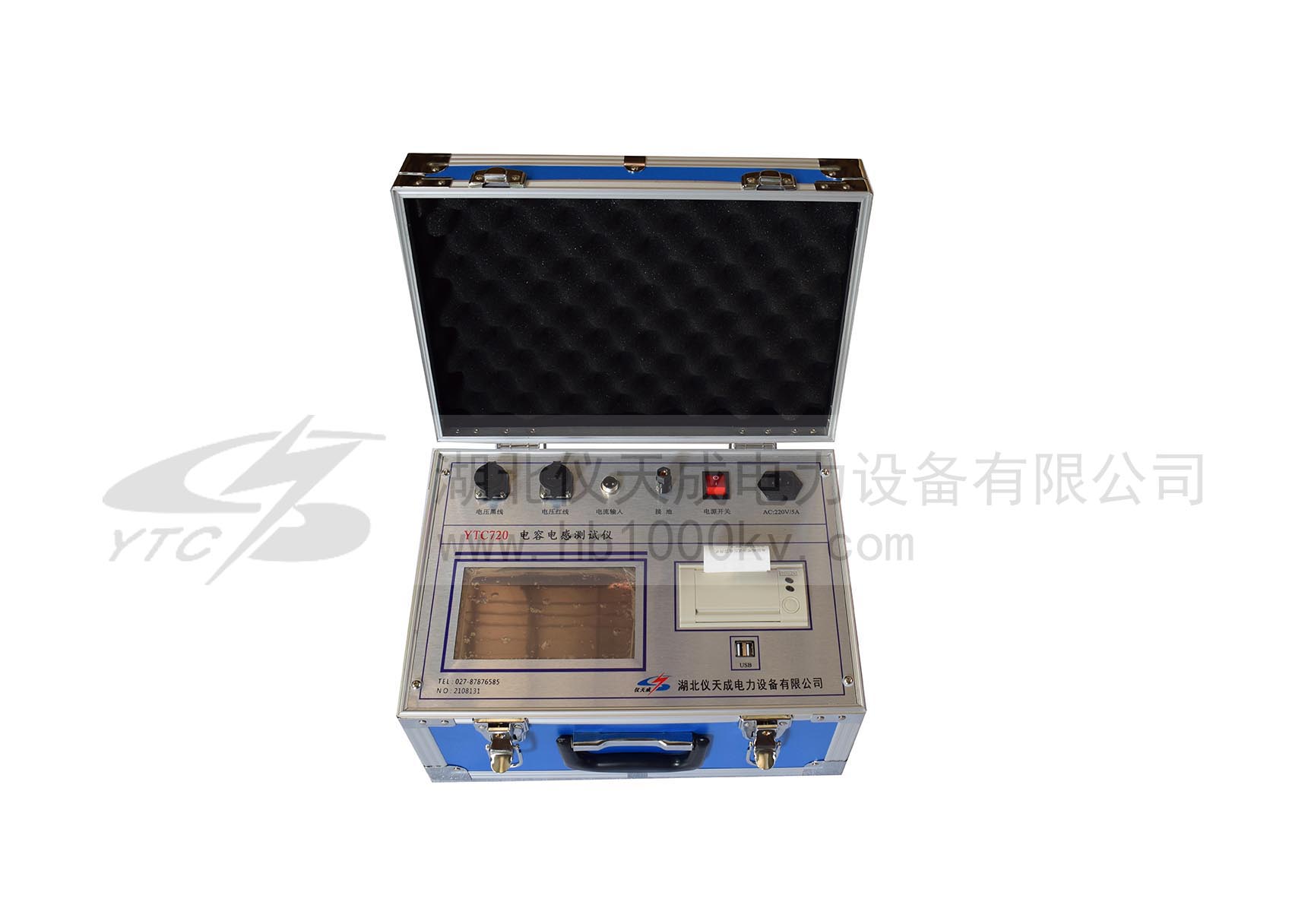

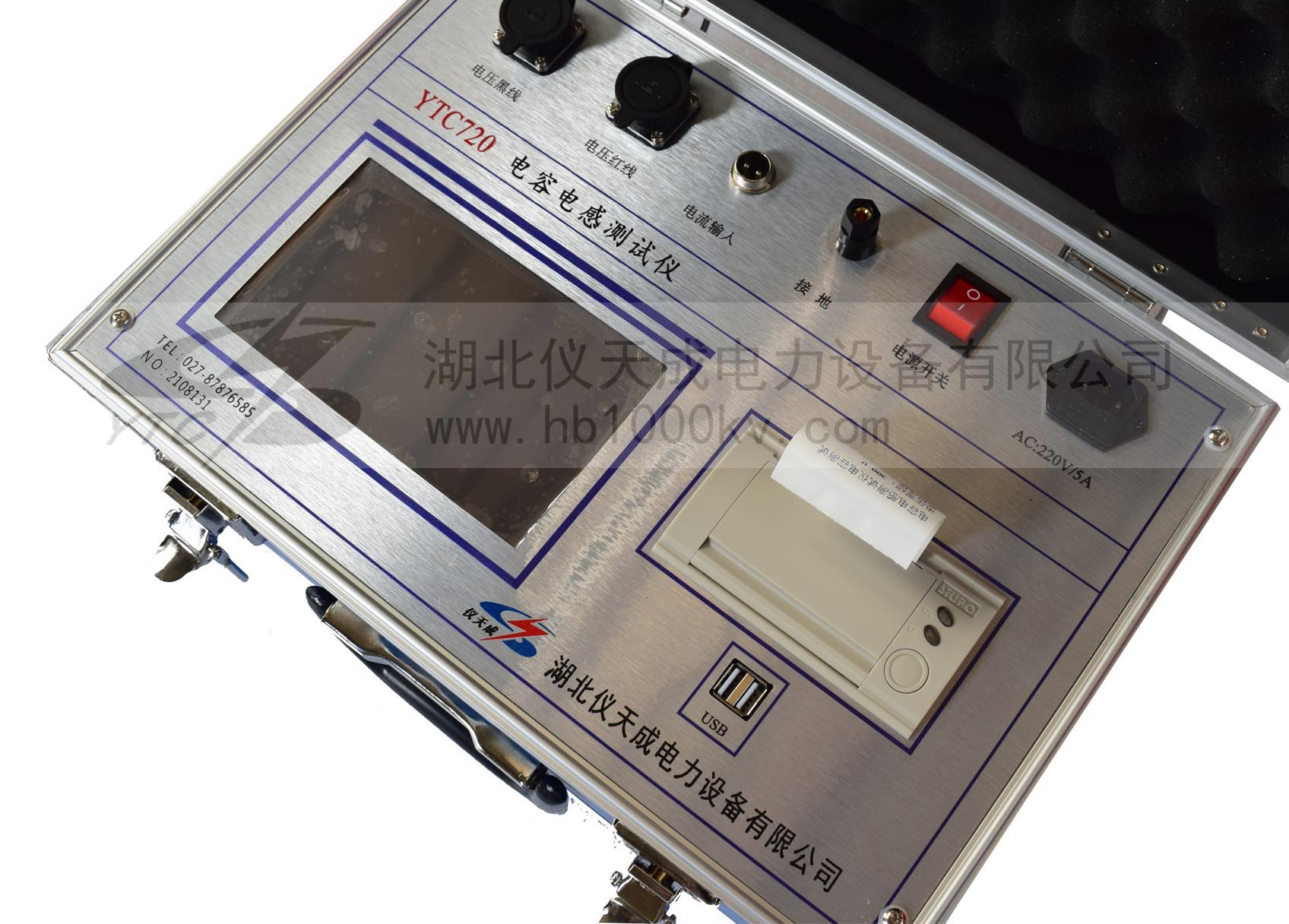

YTC720全自動電容電感測試儀

　　YTC720全自動電容電感測試儀具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。
此外，它的電流測量單元還可兼作CVT、避雷器等電器設備的測量之用，具有一機多能的功效。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

　　YTC720電容電感測試儀主要是對無功補償裝置的高壓并聯電容組，以及電抗器的測量，其測量依據，符合SJ-255-10300電容測量儀國家標準。針對變電站現場高壓并聯電容器組測量時存在的問題而專門研制，它主要解決了以下問題：
△ 現場測量電容器不需拆除連接線，減化試驗過程、有效提高工作效率、避免損害電力設備；
△ 完整參數測量，極易判別電容器的品質變化，及器件間連接導體故障；
△ 大容量數據存儲，微型打印機和USB通信，不需現場抄寫數據，多方式保存測量數據。

產品特征：
1、本儀器采用了先進的測量原理與四端測量技術，可以精確測量、測試重復性能好；
2、大屏幕高清真彩液晶顯示屏（800X640點陣），漢字菜單提示操作；
3、液晶屏幕自帶觸屏按鍵，使操作直觀、簡單；
4、電流自動分段補償，使全量程電流線性化，提高了儀器測量精度；
5、環境溫度監測，便于電容器在不同溫度下對容值的影響；
6、新一代USB通信功能簡化與PC機連接，方便于測量數據傳輸和管理；
7、自帶微型打印機，不需抄寫數據，即可現場打印測試結果。

產品別稱：電容電感測試儀、電容測試儀

技術參數 TECHNICAL PARAMETERS

儀器技術參數

環境溫度	-10℃ ～ +40℃；
相對濕度	≤90%
工作電源	220V±10%工頻
額定頻率	50Hz
額定輸出	22V/25A/500VA
儀器體積	420×170×340mm（寬×高×深）
重量	約10kg

測量范圍、分辨率及誤差值：

電容測量檔位：	誤差值：
(1) 0.010μF ～ 0.200μF;	±0.5%；
(2) 0.200μF ～ 2.000μF;	±0.5%；
(3) 2.000μF ～ 20.00μF;	±0.5%；
(4) 20.00μF ～ 200.0μF;	±0.5%；
(5) 200.0μF ～ 3300.μF;	±0.5%；

電容器無功功率：	0 ～ 20.00Mvar	誤差值：	±1%；
電容器有功功率：	0 ～ 20.00kW	誤差值：	±1%；
電容器損耗因數：	0 ～ 20.00%	誤差值：	±1%；
電容器電阻分量：	0 ～ 10.00MΩ	誤差值：	±1%；
電容器容抗分量	10mΩ ～ 200kΩ	誤差值：	±1%；

電感測檔位：	誤差值：
(1) 0.10mH ～ 0.200H	±0.5%；
(2) 2.000H ～ 20.00H	±0.5%；
(3) 20.00H ～ 200.0H	±0.5%；
(4) 200.0H ～ 2000.H	±0.5%；

電感器無功功率：	0 ～ 20.00Mvar	誤差值：	±1%；
電感器有功功率：	0 ～ 20.00kW	誤差值：	±1%；
電感器損耗因數：	0 ～ 20.00%	誤差值：	±1%；
電感器電阻分量：	0 ～ 10.00Ω	誤差值：	±1%；
電感器感抗分量：	10mΩ ～ 200kΩ	誤差值：	±1%；
